Guía de Instalación — Index AMI HW3

Tabla de Contenidos

01.Index AMI — Descripción
02.Acerca de esta guía
03.Lista de empaque
04.Lineamientos de seguridad
05.Condiciones de instalación, mantenimiento y uso
06.Instalación del dispositivo Index AMI
07.Indicaciones de los patrones de LED del dispositivo «Index AMI»
08.Restablecimiento de fábrica del dispositivo «Index AMI»

Index AMI — Descripción

La versión Index AMI está diseñada como una pasarela IoT (Gateway IoT) para redes LTE (4G), permitiendo la integración con dispositivos industriales de medición a través del protocolo RS485 y RS232, un estándar ampliamente utilizado en ambientes industriales.

Esta versión de Index IoT Keystone funciona como un reemplazo del "cable de datos" entre su sistema (sensor, medidor, equipo o red) y un servidor TCP, facilitando la transmisión de información en tiempo real. Su diseño compacto facilita su instalación.

Además de su conectividad con servidores TCP, el Index AMI cuenta con capacidad de generación de reportes, lo que permite el acceso confiable a los datos en todo momento. También ofrece alertas inmediatas en caso de desconexión de la alimentación o encendido (Último Aliento / Last Gasp), brindando mayor control y seguridad ante intentos de manipulación no autorizada.

Acerca de esta guía

Esta guía proporciona instrucciones detalladas para la instalación del dispositivo Index AMI versión V1R0 HW3. Además, describe el procedimiento para establecer la conexión Bluetooth con el fin de validar y configurar el dispositivo correctamente haciendo uso de la aplicación "Index AMI".

Para obtener más información o realizar consultas, comuníquese con nuestro servicio de atención al cliente mediante el correo electrónico contacto@noatec.co o visite nuestro sitio web: www.noatec.co.

Lista de empaque

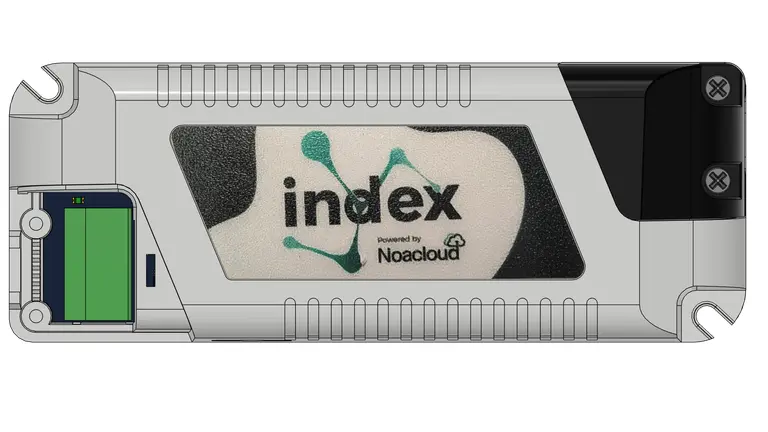

Unidad Index AMI V1R0 HW3

Conector de 6 posiciones

2 tornillos para lámina #4 × 3/8" (cabeza Pan Phillips)

Lineamientos de seguridad

Tenga en cuenta las condiciones de instalación, mantenimiento y uso indicadas por Noatec S.A.S. para garantizar el correcto funcionamiento del dispositivo.

Noatec S.A.S. no se responsabiliza por los hechos derivados de un mal uso o manipulación indebida o no autorizada de los dispositivos.

Condiciones de instalación, mantenimiento y uso

Instalación y condiciones ambientales

Para la instalación, siga las instrucciones descritas en esta guía. Valide si existen actualizaciones de este manual previo a la instalación.
Instale el dispositivo en un lugar seco y protegido, evitando la exposición directa al sol, la lluvia o temperaturas extremas.
No coloque el dispositivo cerca de fuentes de calor, como estufas o radiadores, ni en áreas con alta humedad.

Seguridad y manipulación

No intente reparar ni modificar el dispositivo sin seguir las instrucciones del fabricante, ya que esto puede causar descargas eléctricas o daños en el equipo.
Si el dispositivo está ubicado en un área pública o de fácil acceso, instálelo en una caja con cerradura o en un lugar de difícil alcance para prevenir manipulaciones no autorizadas.

Configuración y soporte técnico

La configuración del dispositivo debe ser realizada por personal calificado, basándose en los procedimientos documentados en los manuales del producto.
En caso de fallas, comuníquese con el servicio técnico en lugar de intentar reparaciones no autorizadas.

Instalación del dispositivo Index AMI

Antes de empezar

Verifique que el material recibido coincida con el listado de empaque incluido en esta guía. Si falta algún elemento, solicítelo al proveedor. Utilice únicamente los accesorios proporcionados por el fabricante.

El uso de accesorios no proporcionados por el fabricante puede afectar el funcionamiento del dispositivo, invalidar la garantía y representar un riesgo de seguridad. Asegúrese de utilizar únicamente los accesorios oficiales.

Procedimiento de instalación

Paso 1Retire el dispositivo Index AMI de la caja junto con sus accesorios, asegurándose de mantenerlos en un lugar seguro hasta su instalación.

Los siguientes pasos se describen en orden secuencial. Sin embargo, su ejecución puede variar según las condiciones físicas y el espacio disponible para la instalación junto al medidor.

Paso 2Fije el dispositivo Index AMI en la ubicación destinada para su instalación (por ejemplo, en el gabinete donde está instalado el medidor). Para ello, utilice los dos tornillos para lámina #4 x 3/8" cabeza Pan Phillips, incluidos en la lista de empaque.

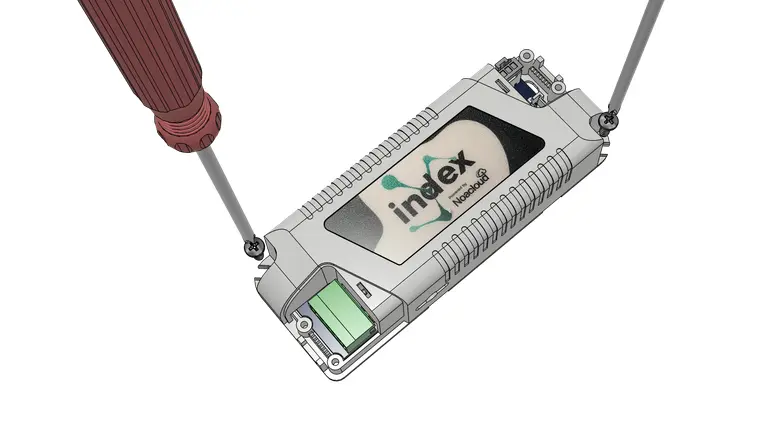

Fijación del dispositivo con tornillo — destornillador PH1

Utilice una punta Phillips PH1 para atornillar.

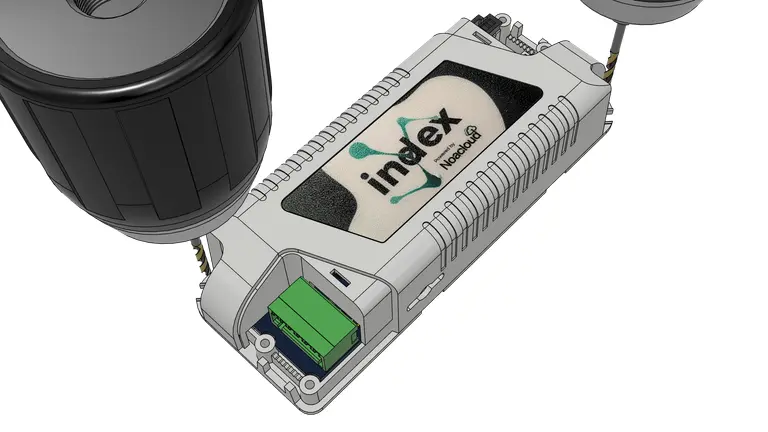

Perforación previa con broca de 2mm si es necesario

En caso de ser necesario, realice una perforación previa con una broca de 2 mm en la superficie de fijación.

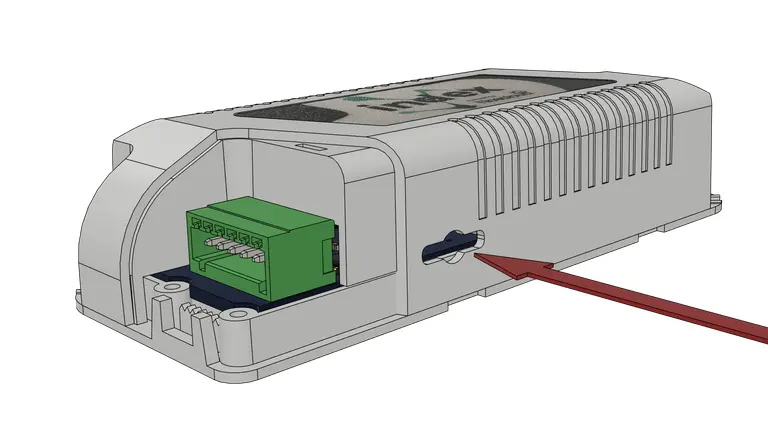

Ranura SIM accesible en la cara inferior del dispositivo

Al instalar el dispositivo Index AMI, verifique que la ranura para el cambio de la tarjeta SIM ubicada en la cara inferior de la carcasa quede accesible.

Paso 3Inserte la tarjeta SIM en la ranura, asegurándose de que los contactos estén orientados hacia la cara posterior del dispositivo Index AMI HW3.

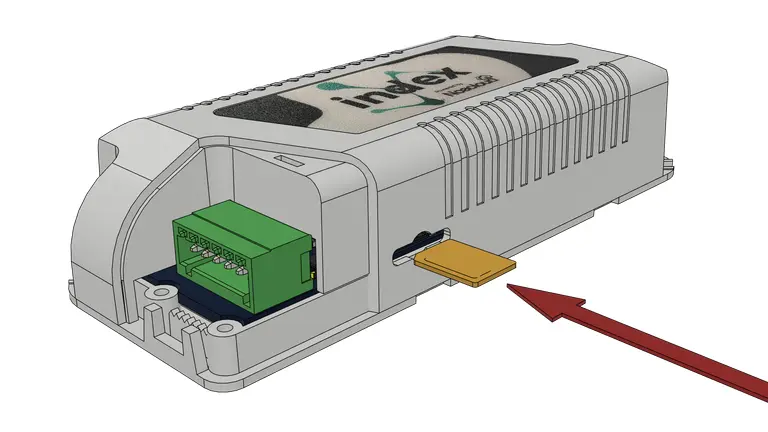

Inserción de la tarjeta SIM en el dispositivo Index AMI HW3 — Inserción de la tarjeta SIM — contactos orientados hacia la cara posterior

Paso 4Conecte el dispositivo Index AMI HW3 al medidor, haciendo uso del conector de 6 posiciones incluido en el listado de empaque. Este conector permite realizar la alimentación de la unidad conectando los pines 1 y 2 (VCC y GND respectivamente) y la conexión para el intercambio de datos por RS485 o RS232.

Tenga en cuenta que el dispositivo Index AMI HW3 sólo incluye el conector de 6 posiciones requerido para la conexión con el medidor. • Para realizar dicha conexión tenga en cuenta la distribución de pines indicados a continuación. • La longitud máxima del cable no debe superar los 25 cm con el fin de evitar caídas de tensión en el arnés.

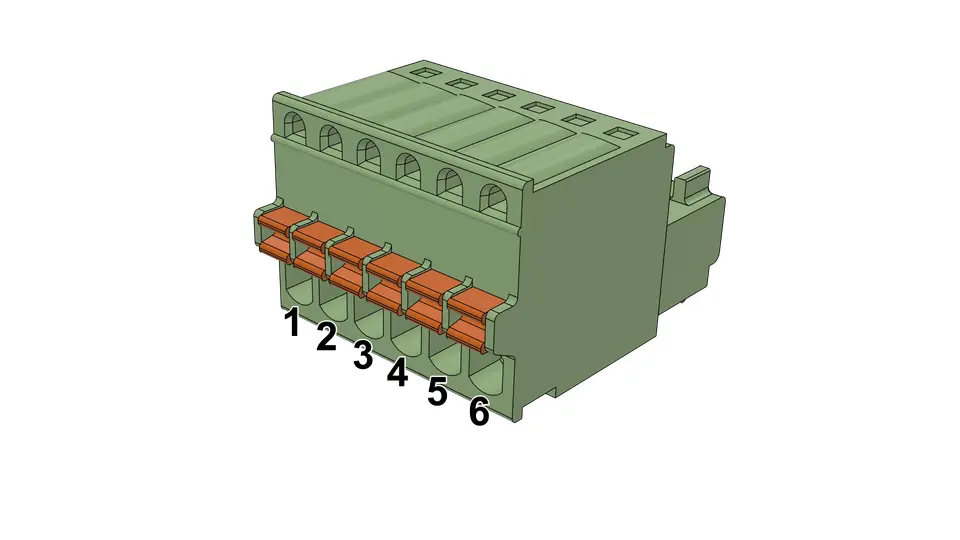

Conector de 6 posiciones con pines numerados 1 al 6 — Conector de 6 posiciones — distribución de pines

PIN	Parámetro
1	VCC
2	GND
3	A *
4	B *
5	TX Meter **
6	RX Meter **

* Los pines 3 y 4 (A y B respectivamente) son requeridos para comunicación por RS485. ** Los pines 5 y 6 (TX Meter y RX Meter) son requeridos para comunicación RS232.

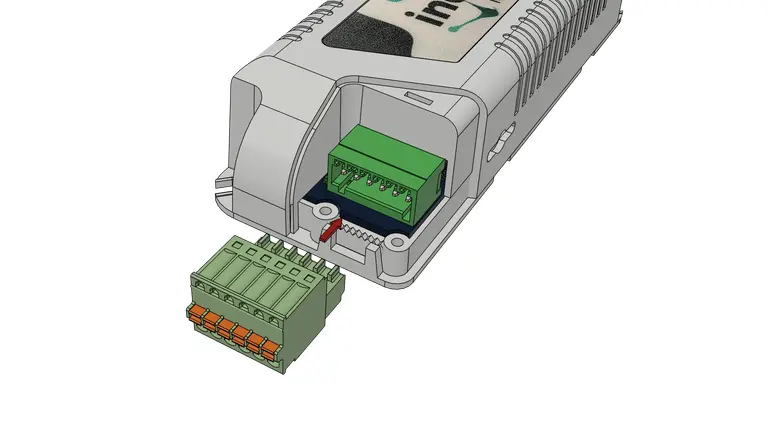

Conector de arnés alineado con el conector del dispositivo

Posicione el conector del arnés de forma que se alinee con el conector de la tarjeta. Asegúrese de que encajen correctamente para garantizar una conexión correcta. El conector sólo permite una orientación correcta.

Procedimiento adicional 1 — Solo si es requerido durante la instalación

En la sección anterior se describieron las condiciones de conexión del conector de 6 posiciones utilizado para la alimentación y la comunicación del dispositivo Index. No obstante, según los requerimientos de instalación u operativos, puede ser necesario realizar la alimentación desde una fuente externa, integrar un sensor de temperatura externo o incorporar un interruptor (switch) de apertura magnético.

En cualquiera de estos casos, siga cuidadosamente las indicaciones descritas a continuación:

Paso 1Retire los tornillos que fijan la tapa auxiliar del dispositivo Index AMI HW3 para acceder a los conectores de la tarjeta electrónica.

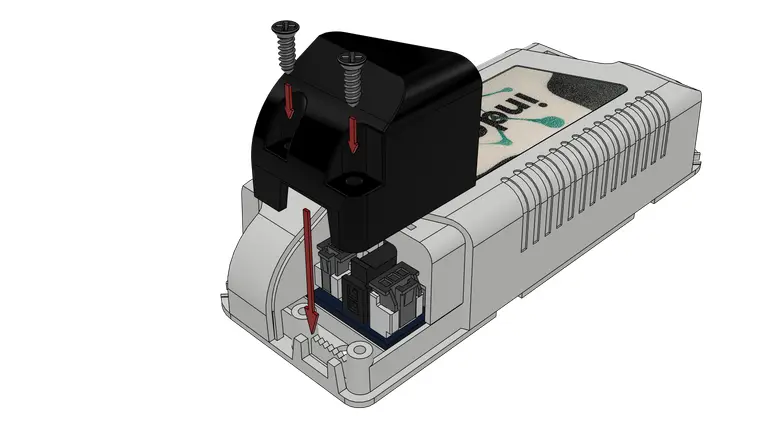

Conector insertado correctamente en el dispositivo

Tenga en cuenta:

El conector central (color negro) se emplea para conectar la fuente de alimentación externa del dispositivo Index. El primer conector de izquierda a derecha, corresponde al puerto para conectar el sensor de temperatura externo y el último conector auxiliar permite la conexión del interruptor de apertura magnético.
Oriente el mecanismo de enganche de cada conector aéreo alineándolo con el seguro del conector en la tarjeta.
Asegúrese de que encajen correctamente para garantizar una conexión correcta. Cada conector sólo permite una orientación correcta.

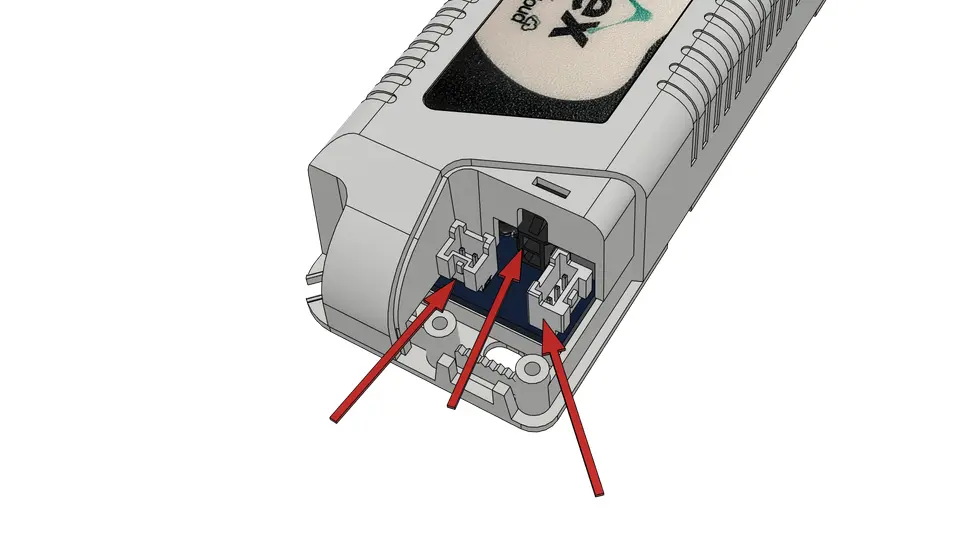

Retiro de la tapa auxiliar del dispositivo Index AMI HW3 — Retirar los tornillos de la tapa auxiliar para acceder a los conectores internos

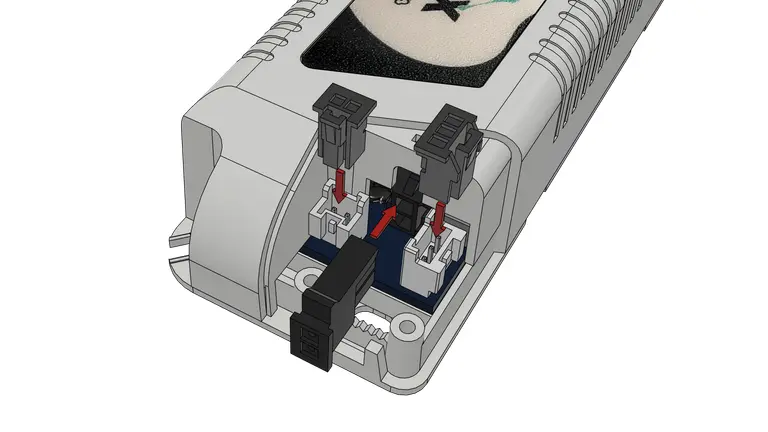

Detalle de conectores auxiliares: Switch magnético, Alimentación Externa y Sensor de temperatura externo — Conectores auxiliares: Switch magnético · Alimentación externa · Sensor de temperatura externo

Procedimiento adicional 2 — Solo si es requerido y con previa solicitud

El dispositivo Index AMI incorpora una antena interna ya conectada de fábrica. En caso de requerir el uso de una antena externa GSM, deberá realizar la solicitud correspondiente para que los dispositivos Index AMI se suministren con la opción de antena externa habilitada.

Siga cuidadosamente las indicaciones descritas a continuación para el uso de antena externa:

Paso 1Con la unidad en posición frontal, identifique el conector SMA destinado para la antena externa, el cual se encuentra ubicado en la parte inferior del dispositivo Index AMI.

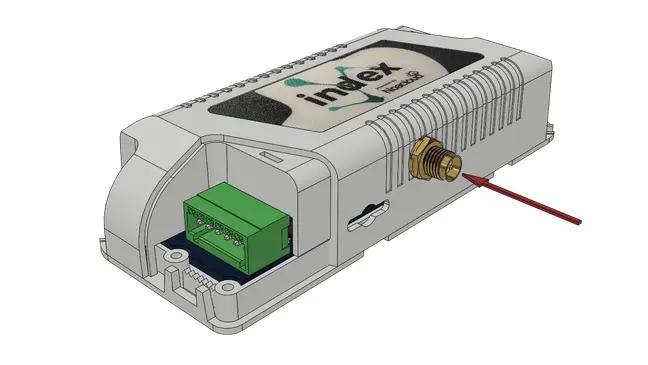

Identificación del conector SMA para antena externa en la parte inferior del dispositivo — Conector SMA para antena externa — ubicado en la parte inferior del dispositivo

Paso 2Conecte la antena externa al conector tipo SMA expuesto. Asegúrese de realizar una conexión firme con la antena para evitar sobrecalentamiento en el radio LTE, inestabilidad, fallos en la comunicación o intermitencia en la señal.

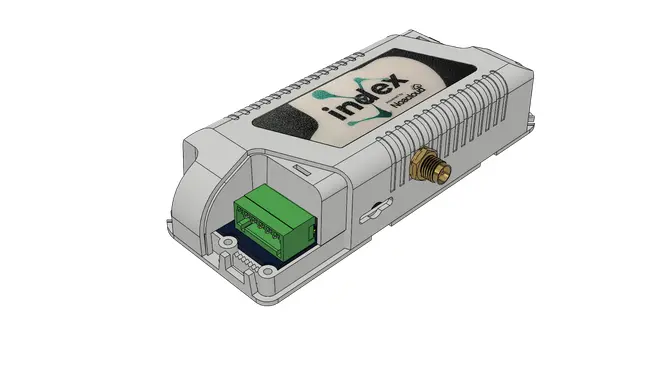

Conexión de la antena externa al conector SMA del dispositivo

Antena externa con cable de conexión SMA — Antena externa con cable SMA

Paso 3Para instalar la antena, exponga el adhesivo retirando el papel respaldo y colóquela en un lugar que garantice una mejor recepción de señal, optimizando así la transmisión de los datos extraídos por el dispositivo Index AMI.

Retiro del papel respaldo del adhesivo de la antena externa — Retire el papel respaldo del adhesivo para fijar la antena en la superficie deseada

Indicaciones de los patrones de LED del dispositivo «Index AMI»

El dispositivo Index AMI cuenta con un LED de control, el cual permite identificar diferentes estados de conexión según la secuencia o patrones de encendido y apagado (parpadeo) del indicador luminoso.

Estado	Secuencia	Descripción
Dispositivo encendido y módem apagado	LED encendido de forma continua	El LED permanecerá encendido de forma continua, indicando que el dispositivo Index AMI está encendido, pero el radio LTE se encuentra apagado o en proceso de activación.
Radio LTE registrado pero sin contexto	Parpadeo del LED con intervalos de 1 segundo entre encendido y apagado	El radio LTE está registrado en la red del operador celular, pero no tiene un contexto de datos activo. La tarjeta SIM está habilitada, pero no cuenta con acceso a datos móviles.
Pérdida de registro del operador celular	El LED se enciende progresivamente durante 1 segundo (fade-in), luego se apaga suavemente y rápidamente (fade-out acelerado), manteniéndose apagado 1 segundo antes de repetir.	El dispositivo ha perdido el registro en la red del operador celular.
La tarjeta SIM no está lista	LED encendido durante 200 ms, seguido de 1 segundo apagado	La tarjeta SIM no está conectada a ningún operador y no puede registrarse en la red.
Conexión exitosa de la tarjeta SIM a la red celular	El LED parpadea continuamente con un ciclo de 500 ms encendido y 500 ms apagado	La tarjeta SIM se ha conectado correctamente a la red celular.
El servidor TCP en espera de conexión	El LED se enciende y apaga progresivamente, repitiendo este comportamiento cada segundo (slow glow)	El servidor TCP está en modo de escucha, a la espera de una conexión entrante.
El servidor TCP está conectado	El LED se enciende y apaga de manera progresiva, repitiendo este comportamiento cada 500 ms (fast glow)	El servidor TCP ha establecido una conexión activa con el cliente y está intercambiando datos.

Restablecimiento de fábrica del dispositivo «Index AMI»

El dispositivo Index AMI cuenta con un mecanismo de restablecimiento de fábrica, el cual debe ser ejecutado únicamente por personal previamente capacitado o bajo indicaciones del fabricante.

Procedimiento para restablecimiento de fábrica

Paso 1Desconecte el cable Ethernet del medidor de energía para desenergizar el dispositivo Index AMI.

Paso 2Desmonte el dispositivo retirando los tornillos de las tapas laterales y los tornillos de fijación al gabinete o lugar de instalación.

Para retirar los tornillos, valide las posiciones indicadas en el Paso 2 y Paso 6 de la sección "Instalación del dispositivo Index AMI". Desconecte la antena y el adaptador "Index AMI Harness" antes de continuar.

Paso 3Con la ayuda de un destornillador de pala o perillero, retire con precaución la tapa del dispositivo, aplicando una ligera presión en una de las ranuras ubicadas en la parte posterior.

Retiro de la tapa del dispositivo con destornillador de pala — Retire la tapa aplicando presión en las ranuras posteriores

Al retirar la tapa superior, tenga precaución para evitar daños por tensionar el cable del conector de la antena.

Este dispositivo es sensible a descargas electroestáticas. Manipular con precaución para evitar daños.

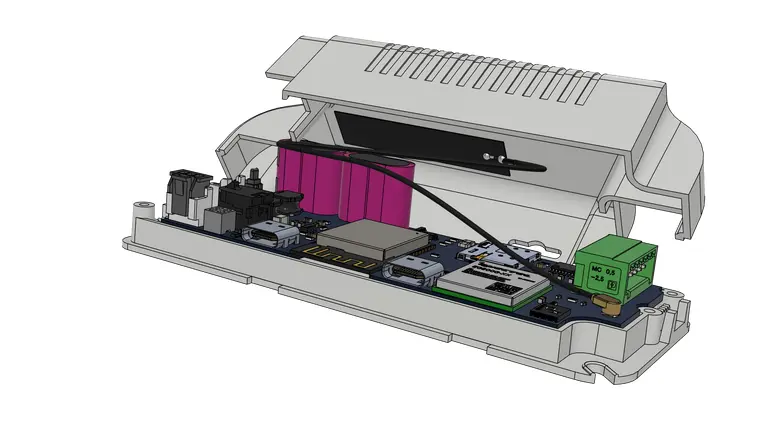

Dispositivo Index AMI con tapa retirada mostrando la tarjeta electrónica — Dispositivo con tapa retirada — tarjeta electrónica visible

Paso 4Conecte nuevamente el conector de alimentación externa o el conector de 6 posiciones a la tarjeta para energizarla.

La pestaña del conector negro lleva la orientación que la flecha roja muestra en la imagen.

Opciones de energización: fuente externa o medidor — Energización: mediante fuente externa (izquierda) o mediante medidor (derecha)

Paso 5Una vez energizada la tarjeta, espere a que el LED se encienda. Cuando el LED esté encendido, mantenga presionado el botón de reinicio durante 5 segundos, hasta que el LED se apague. Al apagarse el LED, suelte el botón para iniciar el proceso de restauración.

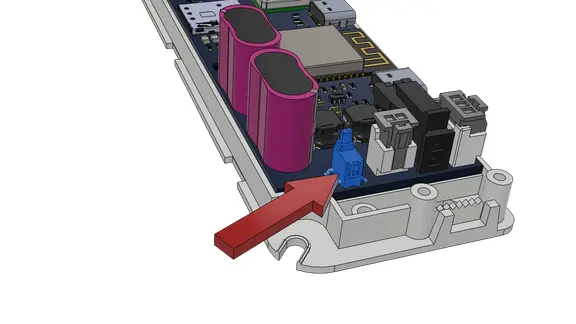

Tarjeta electrónica del Index AMI mostrando el botón de reinicio — Presione el botón de reinicio durante 5 segundos hasta que el LED se apague

Si, después de apagarse el LED, se mantiene presionado el botón de reinicio por 5 segundos adicionales, el LED comenzará a encenderse y apagarse cada 200 milisegundos, indicando que el restablecimiento de fábrica ha sido cancelado y continuará con su funcionamiento.

Paso 6Con precaución, desconecte el arnés de alimentación, vuelva a colocar la tapa de la carcasa para cerrarla correctamente y ubique el dispositivo en la posición requerida.

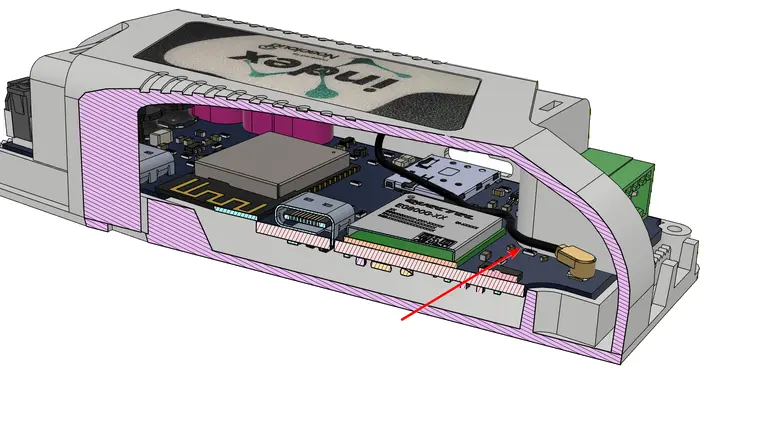

Cierre del dispositivo Index AMI — evitar pisar cables al cerrar — Al cerrar la carcasa, evite pisar el cable al momento de cerrar o tapar el equipo

Paso 7Una vez que el dispositivo esté correctamente ubicado, conecte el arnés "Index AMI harness" (y la antena externa en caso de ser utilizada), para restablecer su funcionamiento.

Paso 8Realice nuevamente el proceso de configuración del dispositivo mediante la aplicación móvil. Ver sección: Acceso a la aplicación móvil "Index AMI".
